BSP ГИДРАВЛИЧЕСКИЕ СВАЕБОЙНЫЕ УСТАНОВКИ СЕРИИ CX

Линия свайных молотов CX предназначена для забивки широкого спектра несущих и шпунтовых свай.
Допуская использование с опорными стойками и вставками или направляющими сваями-оболочками в случае свободного подвешивания, или с монтажом на лидере, линейка CX имеет следующие важные особенности:
Полный контроль над ударом молота и частотой.
Позволяет точно подбирать энергию, соответствующую требованиям по забивке свай.
Возможность применения опционного устройства для цифрового считывания характеристик работы молота в выбранных единицах — (ход поршня или энергия).
Высокоэффективная гидравлическая система с низкими энергопотерями и невысокими эксплуатационными расходами.
Быстрая и простая замена рабочего инструмента (оправок).
Цилиндрическое и подвесное соединение с амортизатором, легкодоступное для обслуживания.
Конструкция клетки молота и ударной части дает уменьшение общей длины молота.
Использование с гидравлическими насосными станциями BSP, соответствующими последним экологическим требованиям ЕС.
Может управляться непосредственно с гидравлического крана или с экскаватора.
Может погружать сваи с предельной весовой нагрузкой до 15 000 кН.
Пригодно для использования при работе с наклонными сваями.

Характеристики Масса молота Макс. энергия удара Частота при данной энергии Рабочее давление Расход гидравлической жидкости
Модель кГ кНм Ударов в минуту Бар л/мин
CX50 4000 51 45 225 180
CX60 5000 60 43 200 200
CX85 7000 83 40 240 200
CX110 9000 106 36 250 215

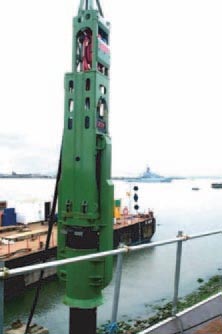

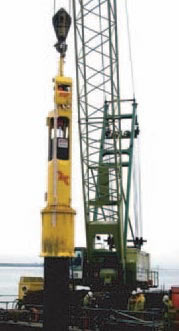

BSP Сваебойная установка, оборудованная CX85 BSP CX85, подвешенная на кране, соответствующим образом оборудованная опорными стойками и стальной оболочкой для продвижения BSP CX110, подвешенная на кране и оборудованная направляющей трубой
Сваебойная установка, оборудованная CX85 CX85, подвешенная на кране, соответствующим образом оборудованная опорными стойками и стальной оболочкой для продвижения CX110, подвешенная на кране и оборудованная направляющей трубой

Все молоты серии CX поставляются в следующих трех стандартных конфигурациях. Другие варианты доступны по запросу (размеры указаны в мм)

BSP Молот с креплением для лидера BSP Молот с опорами и втулками для шпунтовых или несущих свай, свободно подвешиваемый BSP молот с направляющей для вертикальных или наклонных труб

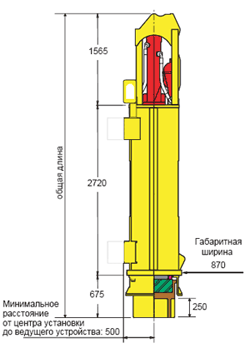

(A)
Молот с креплением для лидера
(на картинке изображен CX50)

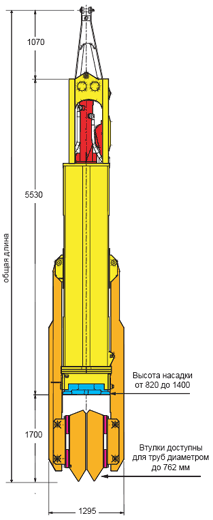

(B)
Молот с опорами и втулками
для шпунтовых или несущих свай,
свободно подвешиваемый
(на картинке изображены CX60/85)

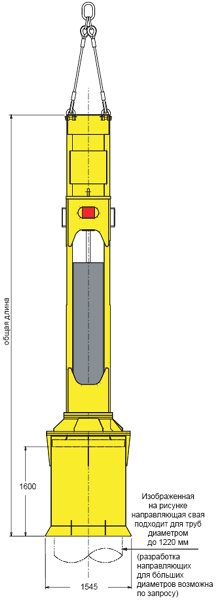

(C)
Молот с направляющей
для вертикальных или наклонных труб
(на картинке изображен CX110)

В таблице указаны размеры и масса конфигураций сваебойных молотов, изображенных выше (масса приведена с учетом головной насадки или колпака)

Типичные размеры (A)
Молот с креплением
для лидера
(B)
Молот с опорами и втулками,
свободно подвешиваемый
(С)
Молот с направляющей O 1,22 м,
свободно подвешиваемый
Модель Общая длина, мм Вес, кГ Общая длина, мм Вес, кГ Общая длина, мм Вес, кГ
CX50 4960 7380 7450 8950 6410 10080
CX60 5760 8630 8300 10200 7260 11350
CX85 5760 10580 8300 12150 7260 13280
CX110 6260 12600 8800 14250 7760 15300
Представленные в таблице веса и размеры даны ориентировочно. Параметры могут варьироваться для удовлетворения специфических требований заказчика и для различных типов свай. С целью обеспечения качества и производительности мы оставляем за собой право вносить изменения в спецификации в любое время.
