BSP-CG

BSP ГИДРАВЛИЧЕСКИЕ СВАЕБОЙНЫЕ УСТАНОВКИ СЕРИИ CG

Линия свайных молотов CG предназначена для забивки широкого спектра несущих и шпунтовых свай, стальных труб, шпунтов и усилинные преднапряженные бетонные сваи.
Линейка свайных молотов BSP CG доступны с ногами и вставками для свободного подвешивания или с монтажом на лидере. Линейка BSP CG имеет следующие важные особенности:

Полный контроль над ударом молота и частотой.
Позволяет точно подбирать энергию, соответствующую требованиям по забивке свай.
Возможность применения опционного устройства для цифрового считывания характеристик работы молота в выбранных единицах — (ход поршня или энергия).
Высокоэффективная гидравлическая система с низкими энергопотерями и невысокими эксплуатационными расходами.
Быстрая и простая замена рабочего инструмента (оправок).
Цилиндрическое и подвесное соединение с амортизатором, легкодоступное для обслуживания.
Конструкция клетки молота и ударной части дает уменьшение общей длины молота.
Использование с гидравлическими насосными станциями BSP, соответствующими последним экологическим требованиям ЕС.
Может управляться непосредственно с гидравлического крана или с экскаватора.
Может погружать сваи с предельной весовой нагрузкой до 14 500 кН.
Пригодно для использования при работе с наклонными сваями.

Характеристики Масса молота Макс. энергия удара Частота при данной энергии Рабочее давление Расход гидравлической жидкости
Модель кГ кНм Ударов в минуту Бар л/мин
CG185 12000 185 34 260 385
CG240 16000 240 31 285 370
CG300 20000 300 29 290 415

По запросу возможно изготовление CG210 (14 тонн) и CG270 (18 тонн)



Сваебойная установка BSP CG300 установленная на буровой установке Сваебойная установка BSP CG300 установленная на лидере погружает стальную трубу BSP CG300 подвешана на кране погружает стальную трубу.

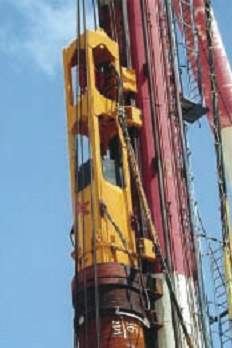

Сваебойная установка BSP CG300 установленная на буровой установке
Сваебойная установка BSP CG300 установленная на лидере погружает стальную трубу

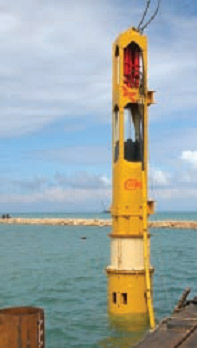

BSP CG300 подвешана на кране, погружает стальную трубу.

Все молоты серии CG поставляются в следующих стандартных конфигурациях. Другие варианты доступны по запросу (размеры указаны в мм)

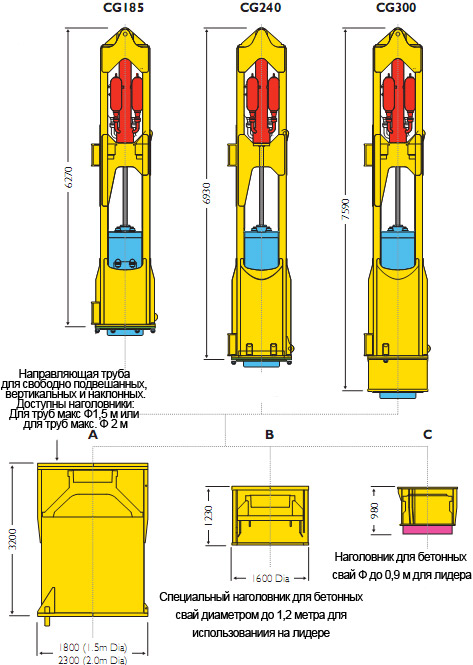

Габариты BSP CG185, BSP CG240, BSP CG300

(A)
Направляющая труба для свободно подвешанных, вертикальных и наклонных работ. Доступны наголовники: Для труб макс. Ф1,5 м или для труб макс. Ф2 м

(B)
Специальный наголовник для бетонных свай диаметром до 1,2 метра для использования на лидере
(C)
Наголовник для бетонных свай Ф до 0,9 м для лидера

В таблице указаны размеры и масса конфигураций сваебойных молотов, изображенных выше (масса приведена с учетом головной насадки или колпака)

Типичные размеры
Основной молот,
(A)
(B)
(С)
Модель
Вес кГ
Общая длина, мм
Вес, кГ
Общая длина, мм
Вес, кГ
Общая длина, мм
Вес, кГ
CG185
19100
9470 (Ф1,5 м направляющая)
28500
7500
22300
7250
19810
CG240
21400
10130 (Ф2 м направляющая)
33000
8160
26600
7910
24110
CG300
26100
10790 (Ф2 м направляющая)
38000
8820
31300
8570
28810
Представленные в таблице веса и размеры даны ориентировочно. Параметры могут варьироваться для удовлетворения специфических требований заказчика и для различных типов свай. С целью обеспечения качества и производительности мы оставляем за собой право вносить изменения в спецификации в любое время.
